Cosa sono le connessioni XLR e come si sono evolute?

Se bazzichi il mondo dell’audio professionale, o anche solo quello delle auto di un certo livello, ti sarai imbattuto nelle connessioni XLR. Non sono un dettaglio da poco, anzi. Sono il cuore pulsante di molte apparecchiature, e non a caso, visto che il loro inventore, Cannon Electric, le ha rese così affidabili da farle chiamare ancora oggi “connettori Cannon”.

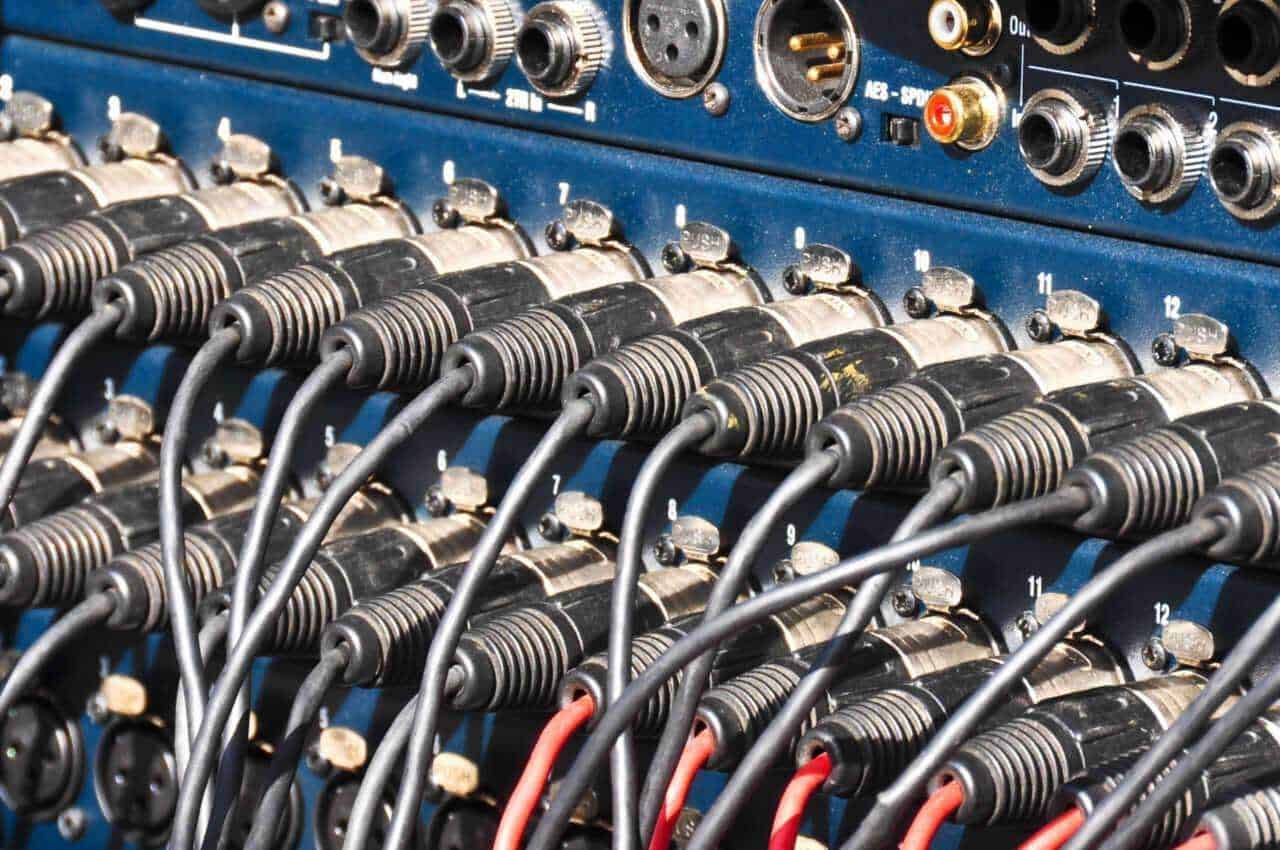

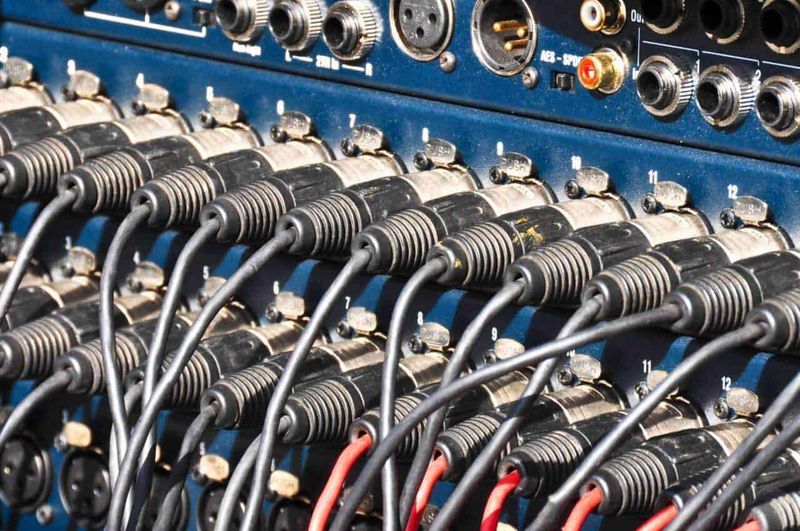

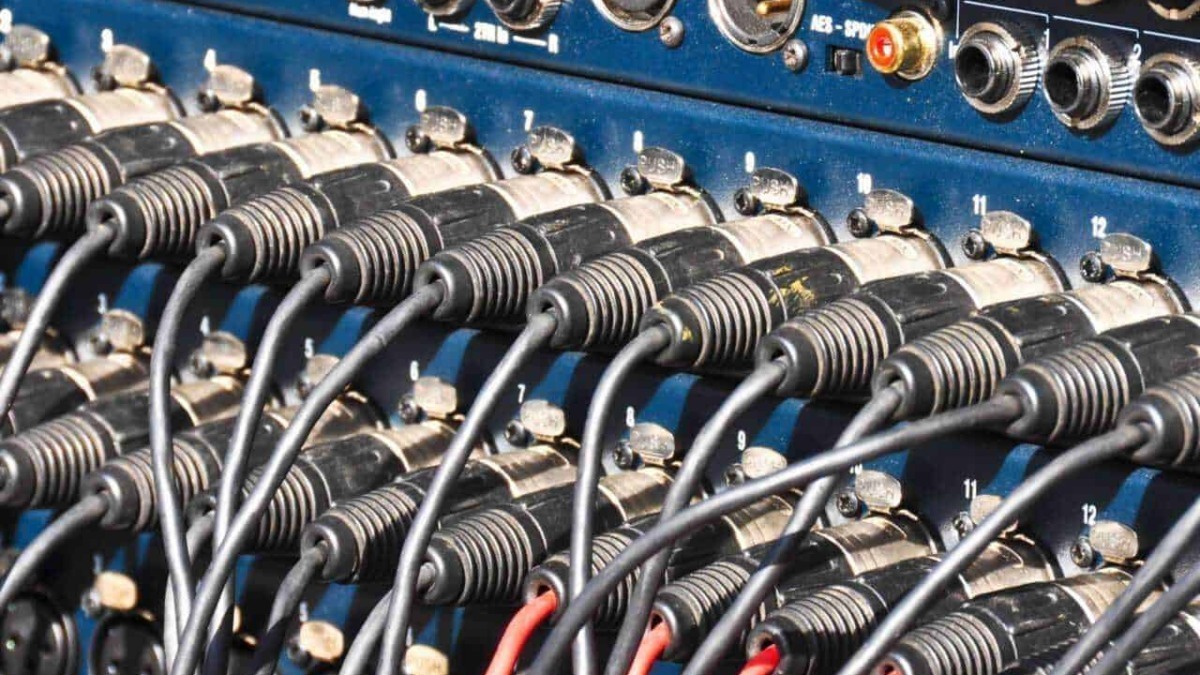

Immagina una spina solida, spesso in metallo, che si aggancia con un meccanismo a incastro. Una volta unita, non si stacca. Questa solidità è la chiave del loro successo, soprattutto quando si tratta di segnali audio.

Nel mondo dell’audio, gli XLR sono onnipresenti.

Prendi un microfono professionale: il segnale viaggia su una linea bilanciata, e a garantire che arrivi intatto è proprio il connettore XLR, con il suo meccanismo di blocco. Questa tecnologia permette di collegare dispositivi anche a grandi distanze senza che il suono perda un briciolo della sua qualità. I pin 1, 2 e 3, infatti, lavorano insieme per bilanciare il segnale e prevenire interferenze.

Ma come sono nati e come si sono evoluti questi connettori, scopriamolo insieme.

La storia degli XLR: dai Cannon X ai connettori moderni.

Il nome “XLR” non è casuale. Deriva dal suo inventore, Cannon Electric, che inizialmente lo chiamò Cannon X. Poi, con l’aggiunta di un blocco di sicurezza (Latch) e un isolamento in gomma (Rubber), divenne XLR. Un nome che racchiude le sue caratteristiche principali: robustezza e affidabilità.

Già negli anni ’50, Ampex li usava per i segnali audio, con una configurazione specifica dei pin. Ma la vera svolta arrivò nel 1975, quando l’IEC li standardizzò, rendendoli un punto fermo nella produzione di microfoni a livello globale.

Oggi, i connettori XLR si presentano in diverse varianti, ognuna con un numero specifico di pin e un utilizzo ben definito. Distinguiamo tra spine maschio e femmina, e prese maschio e femmina, con una convenzione internazionale che vede le spine maschio e le prese femmina come terminali di uscita, e viceversa per l’ingresso.

• XLR-3: Il classico a 3 pin, il più diffuso e antico. È lo standard per i cavi microfonici e i segnali audio bilanciati. In Europa, lo trovi anche come connettore di ricarica per e-bike e carrozzine elettriche.
• XLR-4: A 4 pin, ha un uso più ampio. Lo vedi nelle cuffie intercom (due pin per l’audio mono, due per il microfono sbilanciato), nei collegamenti di alimentazione per telecamere broadcast e in alcune interfacce per luci da mixer.
• XLR-5: Il 5 pin è spesso usato per il controllo dell’illuminazione digitale DMX512, gestendo due canali DMX contemporaneamente.
• XLR-6: Il 6 pin trova impiego nei sistemi citofonici a doppio canale e, in alcuni casi, nelle lampade a LED per inviare correnti differenziali RGB.
• XLR-7: Il 7 pin è meno comune, ma lo si usa per il collegamento remoto di macchine del fumo Ultratec o, a volte, come connessione rapida per sistemi a 3 vie.

Che tu cerchi modelli standard o versioni più compatte, il mercato offre tante connessioni XLR, tutte pensate per garantire la massima qualità audio. Sono un piccolo grande dettaglio nel mondo del suono.
