Perché le turbine eoliche hanno 3 pale? Efficienza e stabilità spiegate.

Simboli moderni della produzione di energia pulita, hanno una caratteristica molto distintiva: sono dotate di tre pale. Turbina eolica a 3 pale, compromesso efficienza e stabilità. Ben tre motivi: il perfetto equilibrio tra efficienza, stabilità e costi in un’innovazione che guida la produzione di energia pulita.

Questo numero non è casuale, ma derivato da una lunga serie di studi tecnici, bilanciamenti tra necessità di efficienza e stabilità strutturale ed elementi economici. Approfondiremo perché proprio tre pale rappresentano la soluzione ottimale per le turbine eoliche, esaminando aspetti aerodinamici, fisici, operativi e di costo.

Perché le turbine eoliche hanno 3 pale

Le turbine eoliche hanno tradizionalmente tre pale per 3 motivi ben precisi: rappresentano il compromesso ottimale tra efficienza aerodinamica, stabilità strutturale e costi di produzione.

1. La prima è una ragione “fisica”.

Dal punto di vista aerodinamico, le tre pale consentono di distribuire in modo uniforme le forze generate dal vento, riducendo le vibrazioni e lo stress su componenti fondamentali come l’albero di trasmissione e i cuscinetti. L’ambiente in cui opera una turbina eolica è instabile: il vento cambia velocità e direzione continuamente. Inoltre, a causa dello strato limite atmosferico, la velocità del vento varia sull’altezza del rotore: più in alto il vento è più intenso.

Le tre pale garantiscono che, in ogni momento, almeno una pala riceva una spinta significativa, anche se un’altra trova un vento più debole. Questa rotazione mantiene un flusso più regolare di energia meccanica, riducendo i picchi di stress e prevenendo vibrazioni eccessive.

• Una turbina con cinque pale è più efficiente quando la velocità di rotazione è lenta.
• Una turbina a una pala, invece, è più efficiente a velocità di rotazione più elevate.
• con tre pale, vediamo che la massima efficienza si ottiene a velocità intermedie.

Avere meno di tre pale, come una o due, porta a carichi oscillatori e una maggiore instabilità della struttura, richiedendo materiale più robusto e costoso per mantenere la sicurezza. D’altro canto, un numero maggiore di pale aumenterebbe la resistenza aerodinamica e la forza frenante, riducendo la velocità di rotazione, con conseguenti diminuzioni di efficienza nella generazione di energia.

2. ragioni di “ingegneria”.

Le turbine devono essere sufficientemente robuste da resistere alle forze di flessione, rotazione e vibrazione richieste per il funzionamento. Se ci fossero due pale, alcune condizioni di vento potrebbero provocare forze torsionali sbilanciate. Esiste il rischio che ciò possa causare la piegatura in avanti o all’indietro del palo o la torsione a sinistra o a destra.

Se c’è solo una pala, ci sarà solo un contrappeso dall’altra parte della pala, creando ancora una volta un problema simile in quanto non sarà in grado di parare la forza del vento sproporzionata.

Se ci sono tre o cinque pale in confronto, le pale non sono accoppiate, quindi la forza del vento è distribuita uniformemente su tutta la superficie. Si dice che questo riduca significativamente le forze di flessione e torsione.

Le tre pale consentono la rotazione a una velocità ottimale per la conversione dell’energia cinetica del vento in energia meccanica ed elettrica, bilanciando la velocità delle lame, la stabilità del rotore e la produzione energetica. Questa configurazione semplifica anche la progettazione dei generatori e la gestione delle vibrazioni e delle risonanze meccaniche.

Ciò significa che un numero dispari di pale è migliore per ridurre le forze indesiderate del vento, e più pale ci sono, maggiore è il costo, quindi una turbina con tre pale è la migliore in ingegneria.

3. fenomeno della variazione della velocità del vento con l’altitudine

Un altro elemento chiave è il fenomeno della variazione della velocità del vento con l’altitudine, noto come strato limite atmosferico: la pala in alto si muove in una zona con vento più forte rispetto a quella più bassa, generando forze non uniformi e carichi oscillatori. Con tre pale, questi carichi vengono bilanciati meglio lungo la rotazione rispetto a turbine con solo due pale, riducendo sollecitazioni e prolungando la vita della turbina.

La funzione delle pale nelle turbine eoliche

Le pale di una turbina eolica sono la parte primaria che cattura l’energia cinetica del vento e la trasforma in energia meccanica rotazionale. Questo movimento farà poi girare un generatore per produrre elettricità. Le pale devono quindi essere progettate per essere sia leggere che resistenti, capaci di ottimizzare la cattura del vento, e di sostenere carichi dinamici elevati indotti dalle variazioni di velocità e direzione del vento.

Perché tre pale nelle turbine eoliche? Aspetti aerodinamici e funzionali

Una pala sola o due pale potrebbero teoricamente girare più velocemente, ma presentano diversi svantaggi. Con una sola o due pale, la turbina subisce oscillazioni più forti e carichi ciclici irregolari. Questi effetti aumentano le vibrazioni e lo stress meccanico nella struttura, riducendo la durata di vita della turbina e aumentando i costi di manutenzione.

Con tre pale, invece, il carico aerodinamico si ripartisce in modo più uniforme durante la rotazione. Questo offre:

• Stabilità meccanica superiore: le forze sono equilibrate, diminuendo vibrazioni e usura.
• Velocità di rotazione ottimale: né troppo veloce (come con 1-2 pale) per non creare danni, né troppo lenta (come con più pale) per poter convertire l’energia in modo efficiente.
• Efficienza energetica: tre pale generano un buon bilanciamento tra la quantità di vento intercettato e la resistenza aerodinamica (forza frenante).

Turbina eolica a 3 pale, compromesso efficienza e stabilità

Più pale significa una struttura più pesante e costosa, con maggiore resistenza all’aria che rallenta il rotore e quindi riduce la produzione energetica. Meno pale invece, pur abbassando i costi materiali, generano problemi di affidabilità e richiedono motori e cuscinetti più robusti e costosi per sopportare carichi irregolari.

Tre pale hanno quindi un equilibrio “goldilocks”: bilanciano costi, prestazioni e durata del prodotto. Questa configurazione è risultata la più conveniente per turbine commerciali, adottata dalla maggior parte dei produttori a livello mondiale.

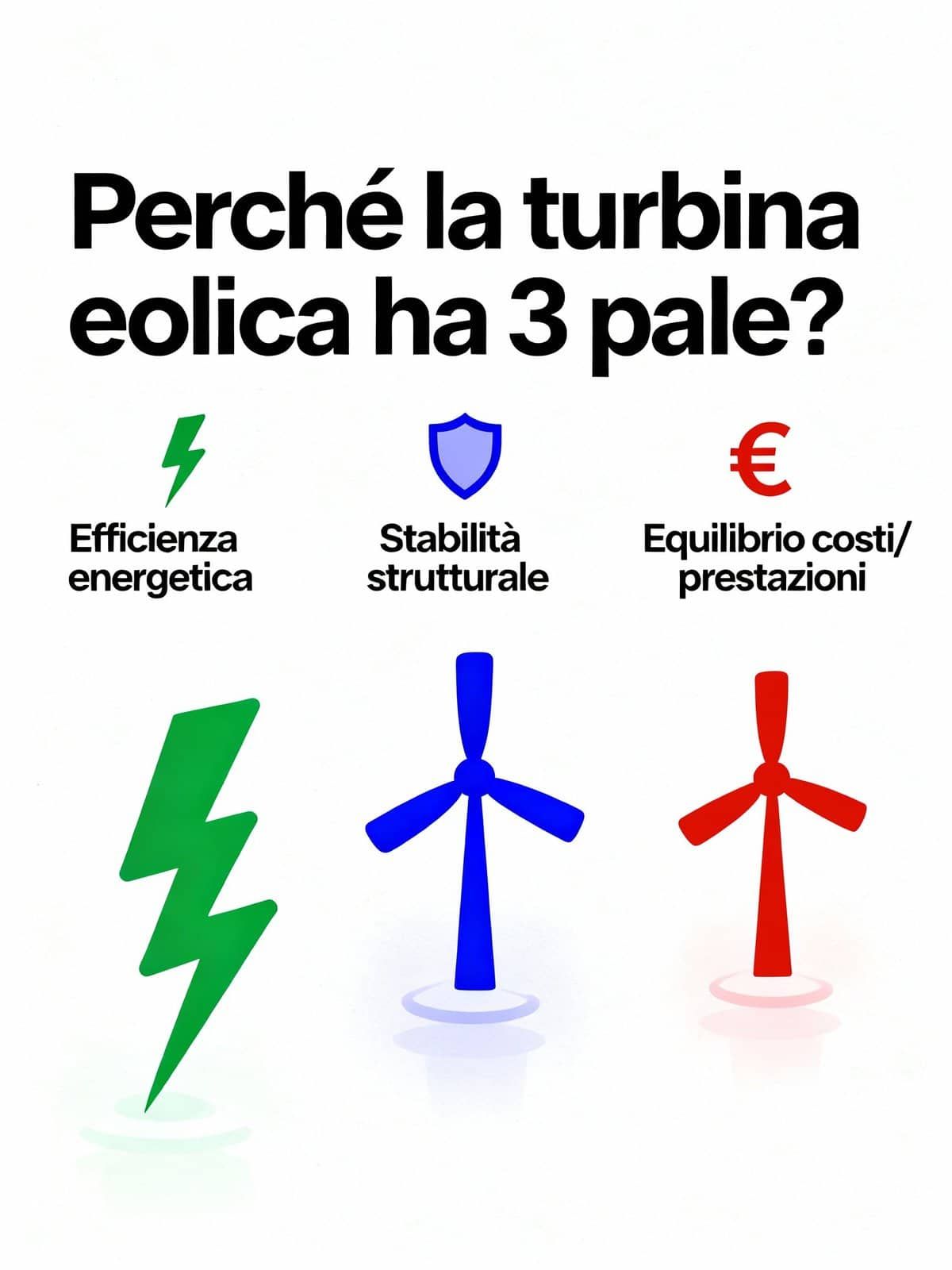

Perché tre pale nelle turbine eoliche, 3 motivi

La scelta delle tre pale è il risultato di un compromesso tra:

• Efficienza nel catturare e convertire l’energia eolica
• Stabilità e durata della turbina nel tempo
• Costi di produzione e manutenzione

Nonostante esistano turbine a due e una pala, queste sono più piccole o usate in applicazioni specifiche: per grandi turbine commerciali la configurazione a tre pale rimane la più diffusa perché offre il miglior rapporto tra prestazioni, affidabilità e costi. I costi relativi alla produzione, manutenzione e installazione di turbine con quattro o più pale pesano troppo rispetto ai guadagni marginali in efficienza. Inoltre, configurazioni con più pale ruotano più lentamente e sono meno efficienti in termini di conversione energetica.

Questa configurazione ha rivoluzionato la produzione di energia rinnovabile, diventando lo standard globale per le turbine eoliche moderne. Il successo delle turbine a tre pale testimonia quanto un bilanciamento tra scienza, ingegneria e economia sia essenziale per sviluppare tecnologie sostenibili ed efficaci.

Le tre pale delle turbine eoliche rappresentano un equilibrio “Goldilocks”: né troppe né troppo poche, ma quella giusta per ottimizzare la raccolta dell’energia del vento in modo efficiente, stabile ed economicamente sostenibile.
